HSP3000定子針孔檢測試驗臺是以GB/T4074.5/IEC60851.5試驗標準為主要依據， 并根據客戶實際試驗需求，填補電機定子線圈高壓針孔檢測項目的空缺，用以檢測 電機定子線圈高壓針孔的新型試驗儀器。
本儀器通過雙向步進控制系統可沿電機定子表面進行圓周運動，通過導電毛刷施加 試驗電壓，對定子線圈進行高壓檢測，并同時檢測定子上下兩端面，上下兩端面高壓 單獨控制檢測，試驗電壓350V-3000V八檔可選，并可預設針孔報警個數，當儀器檢測 到的針孔數達到預設針孔個數時自動報警，試驗完成后保存試驗參數及結果。

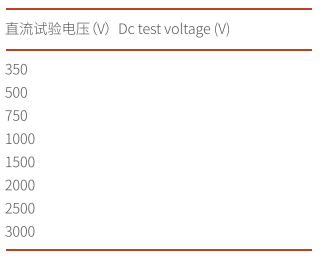

技術指標 試驗電壓：350V、500V、750V、1000V、1500V、2000V、2500V、3000V八檔,誤差±5%,該電壓為經濾波的平滑直流電壓

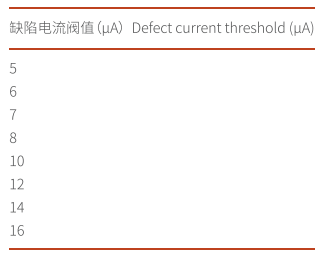

缺陷檢測電路的靈敏度符合表2規定的缺陷電流閥值,其誤差為±10%。  缺陷檢測電路的響應時間為(5±1)ms 任一檔試驗電壓，其穩態短路電流為(25±5)uA 任一檔試驗電壓下,50MQ缺陷電阻引起的接觸輪(電極輪)上的電壓降不超過75% 電極對地絕緣，采用高電阻材料,該材料不吸濕、不漏電,不起痕、易清洗，其絕緣間隔能承受3000V的連續電壓。 |
||
|
|
